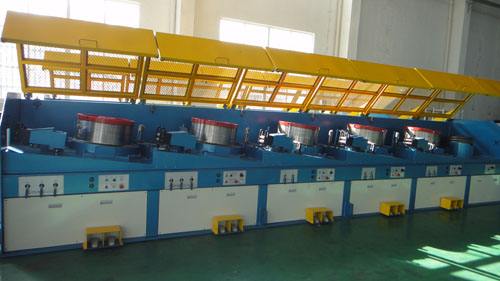

直進式拉絲機的工作原理

        直進式拉絲機的工作原理,便是操控各卷筒的金屬秒流量時間持平。直進式拉絲機在鋼絲拉拔過程中,鋼絲從一個卷筒上纏繞一定圈數后,經過調諧輥進入下一道拉絲模,因為拉絲模的不均勻磨損、電機速度的波動或其他原因,損壞金屬秒流量的平衡,勢必弓|起鋼絲張力的變化,這種變化反映為調諧輥的小輻搖擺,位移電流傳感器將調諧輥的搖擺位移量轉化為電信號,經過數據收集A/D板傳遞到PLC,經算法模型運算,其輸出值經過數據收集D/A板傳遞給變頻器,調理變頻器的速度給定值,達到前后卷筒速度匹配的意圖。

        制品卷筒的轉速為領航速度,是操控整臺設備速度的靈魂,起著承上啟下的作用,以制品卷筒的調諧輥來操控前一級卷筒的速度,再曾經一級卷筒的調諧輥來操控再前一級卷筒的速度,依此向前類推。而后面I字輪收線機和象鼻式收線機也是以制品卷筒速度為基準,經過制品卷筒與工字輪收線機之間的張力操控機構的位移傳感器,使收線機的收線速度時間與制品速度相匹配,秒流量持平。
